Renksiz Optik Cam Ne İçin Kullanılır?

Renksiz optik cam hassas bilimsel aletler ve tıbbi görüntüleme sistemlerinden tüketici kameralarına, savunma optiklerine ve mimari camlara kadar oldukça geniş bir endüstri yelpazesinde kullanılmaktadır. Tanımlayıcı özelliği, görünür ışığın neredeyse hiç seçici soğurma veya renklenme olmadan olağanüstü derecede yüksek geçirgenliğidir; bu da onu, ışığın maksimum doğrulukla yönlendirilmesi, odaklanması, bölünmesi veya filtrelenmesi gereken her yerde temel malzeme haline getirir. Standart pencere camından farklı olarak renksiz optik cam, tam kırılma indisi özelliklerine, ultra düşük iç kabarcık içeriğine ve nanometre cinsinden ölçülen yüzey düzlüğü toleranslarına göre tasarlanmıştır.

Bu terim, tam olarak formüle edilmiş bir cam türleri ailesini kapsar. optik taç cam , borosilikat çeşitleri ve yüksek saflıkta kuvars cam — her biri belirli dalga boyu aralıkları, çevre koşulları ve mekanik gereksinimler için optimize edilmiştir. Optik düzeneklerle çalışan mühendisler, satın alma uzmanları ve sistem tasarımcıları için hangi türün hangi uygulamaya uygun olduğunu anlamak önemlidir.

Renksiz Optik Camı Sıradan Camdan Farklı Kılan Nedir?

Endüstriyel düz cam ile hassas optik cam arasındaki ayrım yalnızca netlik meselesi değildir; temelde farklı üretim felsefelerini, ham madde saflık standartlarını ve üretim sonrası test protokollerini yansıtır. Yüksek geçirgenliğe sahip optik cam görünür ışık iletim hızlarına ulaşır Yüzey başına %92 veya daha yüksek standart düz cam ise demir oksit içeriği ve yüzey kusurlarından dolayı tipik olarak yalnızca %80-87'yi iletir.

Hassas optik camın temel ayırt edici özellikleri şunları içerir:

• Kırılma indisi homojenliği: Yüksek dereceli malzemede ±1×10⁻⁵ veya daha iyi tutulan tek bir iş parçasındaki değişiklik
• Kabarcık ve dahil etme sınıfı: ISO 10110 standartlarına göre sayılır ve sınıflandırılır; Derece 0, esasen sıfır görünür kalıntıya izin verir
• Stria derecesi: Dalga cephelerini bozacak cam homojenlik çizgilerinin ölçümü; optik dereceli cam hedefler A Sınıfı (tespit edilebilir çizgi yok)
• Stres çift kırılması: Üretimden kaynaklanan artık gerilim, polarizasyon artefaktlarını önlemek için 10 nm/cm'nin altına tavlanır
• Yüzey kalitesi: Hassas yüzeyler için MIL-PRF-13830B'ye göre 10-5 veya 20-10 olarak ifade edilen kazıma spesifikasyonları

Yukarıdaki grafik, hassas optik cam sınıfları ile standart mimari camlar arasındaki önemli geçirgenlik farkını göstermektedir. Hatta bir Geçirgenlikte %10-15 iyileşme doğrudan görüntü kontrastı, sensör sinyal-gürültü oranı ve sistem verimliliğinde ölçülebilir kazanımlara dönüşür; bu da hassas optik camın foton açısından kritik herhangi bir uygulamada neden daha yüksek malzeme spesifikasyonlarına ihtiyaç duyduğunu açıklar. Çok elemanlı optik sistemlerde, beş veya on mercek elemanı boyunca yüzey başına iletim kayıplarının kümülatif etkisi, bu farkı operasyonel açıdan kritik hale getirir.

Renksiz Optik Camın Endüstriye Göre Temel Uygulamaları

Hassas optik cam Kontrollü ışık manipülasyonu gerektiren hemen hemen her sistemde temel malzeme olarak hizmet eder. Uygulamaları sağlık hizmetlerinden havacılığa kadar endüstrileri kapsamaktadır ve her bağlamda kullanılan özel cam türü, o uygulamanın benzersiz dalga boyuna, çevresel ve mekanik taleplerine uyacak şekilde seçilmektedir.

Tıbbi ve Bilimsel Cihazlar

Mikroskopi, endoskopi, oftalmoloji ekipmanı ve akış sitometrisi dahil olmak üzere tıbbi görüntülemede renksiz optik camın sterilizasyon koşulları, termal döngü ve temizlik maddelerine maruz kalma altında tutarlı optik performans sunması gerekir. D263T renksiz optik cam Sıkı kalınlık toleranslarına göre üretilen ince bir borosilikat cam olan , mikroskop lamı kapak camı olarak ve mikroakışkan teşhis cihazlarında pencere malzemesi olarak yaygın şekilde kullanılmaktadır. Düşük otofloresansı, aksi takdirde arka plan ışığının ölçülen sinyali gizleyeceği floresan mikroskobu uygulamaları için gereklidir.

Biyokimyasal analizörler, yüksek geçirgenliğe sahip optik cam UV-görünür dalga boyu aralıklarında numunelerin absorbansını ölçmek için. Bir klinik kimya analizöründe 0,005 AU'luk tek bir absorbans ölçüm hatası, tanısal bir hataya dönüşebilir; yani malzemenin geçirgenlik tutarlılığı ve dahili kusurlardan arınmışlığı, hasta güvenliği sonuçlarıyla doğrudan bağlantılıdır.

Fotoğrafçılık, Sinema ve Tüketici Optiği

Kamera lensleri, teleskop objektifleri, binoküler prizma sistemleri ve projektör optikleri en yüksek hacimli uygulamalar arasındadır. şeffaf optik lens camı . K9 (BK7) renksiz optik cam Kırılma indisi 1,5168 ve Abbe sayısı 64,17 olan borosilikat taç cam, akıllı telefon lens modüllerinden araştırma sınıfı mikroskop objektiflerine ve lazer ışın genişleticilere kadar her şeyde görülen, belki de dünyada en yaygın kullanılan tek optik camdır.

Prizma renksiz optik cam Porro veya çatı prizma konfigürasyonlarının tam görüntü kalitesini korurken optik yolu katladığı dürbünlerde, telemetrelerde ve spektrometrelerde bileşenler kritik öneme sahiptir. Malzeme son derece düşük stria içeriği sergilemelidir; camdaki herhangi bir homojensizlik, yüksek büyütmede görüntü keskinliğinin azalması olarak görülebilen dalga cephesi distorsiyonuna neden olacaktır.

Savunma, Havacılık ve Gözetleme Optikleri

Askeri ve havacılık optik sistemleri, renksiz optik cam üzerinde en zorlu spesifikasyonları zorunlu kılar; aşırı sıcaklık aralıklarında (-60°C ila 120°C) performans, neme, kuma ve mantar saldırılarına karşı direnç ve titreşim ve şok yükleri altında boyutsal kararlılık gerektirir. Termal görüntüleme sistemleri, lazer uzaklık ölçerler, gece görüş cihazları ve füze yönlendirme arayıcı pencerelerin tümü, MIL-SPEC standartlarını karşılayan özel optik cam kullanır. Renksiz kuvars optik cam İhmal edilebilir termal genleşmesi ve radyasyon sertliği nedeniyle UV ileten askeri uygulamalarda özellikle tercih edilir.

Yarı İletken Fotolitografi ve Elektronik

Yarı iletken imalatında fotomask substratları, plaka inceleme optikleri ve UV'ye maruz kalma sistemleri şunları gerektirir: hassas optik cam olağanüstü UV geçirgenliği ve sıfıra yakın termal genleşme katsayısı (CTE) ile. Derin UV litografide kullanılan 193nm ArF excimer lazer dalga boyunda, yalnızca sentetik erimiş silika (renksiz kuvars optik camın en yüksek saflıktaki formu) yeterli geçirgenlik ve radyasyon direnci sağlar. Bir retikül boşluğu boyunca küçük CTE eşitsizliği bile termal döngü sırasında özellik konumlarını değiştirerek nanometre altı ölçekte hat genişliği kontrol hatalarına neden olur.

Renksiz Optik Cam Sektörü Talep Dağılımı

Hassas optik camlara yönelik küresel talep, tüketici elektroniği ve görüntülemenin en büyük hacimli segmenti, savunma/havacılık ve uzay sektörünün ise kilogram başına en yüksek değeri temsil ettiği sektörler arasında eşitsiz bir şekilde dağılıyor. Bu dağıtımı anlamak, üreticilerin ve alıcıların spesifikasyon gereksinimlerini ve tedarik zinciri önceliklerini tahmin etmelerine yardımcı olur.

Akıllı telefon kameraları, AR/VR kulaklık optikleri ve dizüstü bilgisayar web kamerası modülleri dahil olmak üzere tüketici elektroniği neredeyse Hacim bazında küresel renksiz optik cam talebinin %38'i , yüksek performanslı görüntüleme sistemlerinin aralıksız minyatürleştirilmesiyle yönlendiriliyor. Bunu %22 ile tıbbi ve bilimsel sektör takip ediyor; bu da teşhis, genomik enstrümantasyon ve hasta başı test cihazlarındaki istikrarlı büyümeyi yansıtıyor. Savunma ve yarı iletken segmentleri, hacim açısından daha küçük olmasına rağmen, orantısız derecede yüksek mühendislik spesifikasyonlarını ve kalite gereksinimlerini temsil eder ve genellikle standart katalog tekliflerinde bulunmayan özelleştirilmiş cam bileşimlerini içerir.

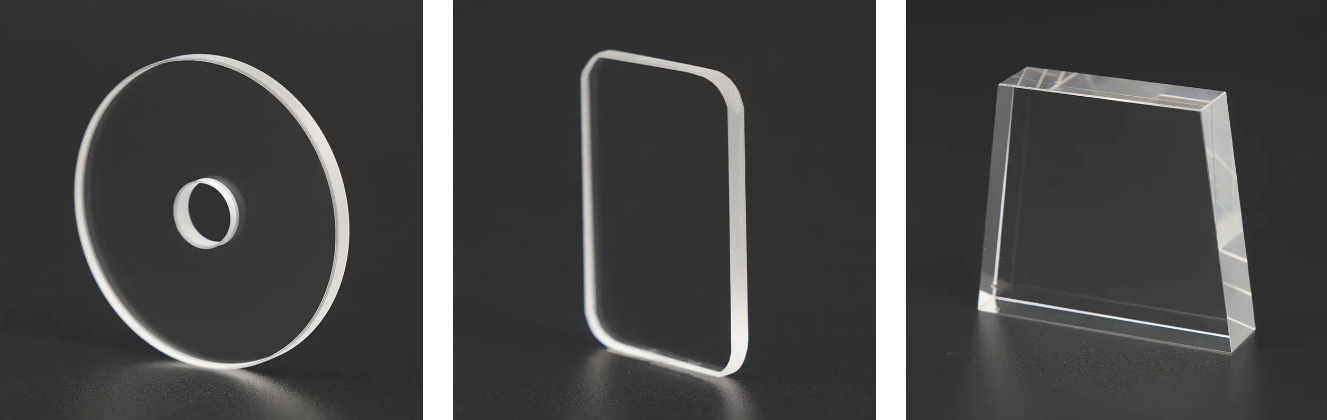

Renksiz Optik Cam Çeşitleri ve Özel Kullanım Durumları

Renksiz optik camların tümü birbiriyle değiştirilemez. Her formülasyon, onu belirli uygulamalara uygun hale getiren benzersiz bir kırılma indeksi, dağılım, termal özellikler, kimyasal dayanıklılık ve işlenebilirlik kombinasyonuna sahiptir. Aşağıda birincil türlere karşılaştırmalı bir genel bakış verilmiştir:

Doğru türün seçilmesi yalnızca performans kararı değil, aynı zamanda ekonomik bir karardır. Renksiz kuvars optik cam eşsiz UV performansı ve termal kararlılık sunar ancak işlenmesi K9 camına göre önemli ölçüde daha zordur, elmas işleme ve uzun cilalama döngüleri gerektirir. UV performansının gerekli olmadığı görünür ışık uygulamaları için K9 veya B270 cam genellikle daha düşük üretim maliyeti ve daha hızlı teslimat süresiyle eşdeğer optik kalite sunar.

Optik Taç Camı ve Lens Tasarımındaki Rolü

Optik taç camı — nispeten düşük kırılma indeksi (nd < 1,60) ve düşük dağılım (Abbe numarası > 55) kombinasyonuyla tanımlanan — akromatik çift mercek tasarımının omurgasıdır. Çimentolu çift konfigürasyonda çakmaktaşı cam (daha yüksek indeks, daha yüksek dağılım) ile eşleştirildiğinde, taç cam renk sapmasını düzeltir; bu, basit lenslerin farklı dalga boylarındaki ışığı farklı noktalara odaklama eğilimidir ve görüntülerde renk saçaklarına neden olur.

İlk olarak 18. yüzyılda gösterilen akromatik ikili ilkesi, tüfek dürbünlerinden kamera telefoto lenslerine, astronomik refraktörlerden endüstriyel makine görüş sistemlerine kadar her alanda aktif olarak kullanılmaya devam ediyor. K9 camı, bu sistemlerin birçoğunda optik taç camı olarak işlev görür ve daha egzotik cam türlerinin maliyeti olmadan gerekli kromatik düzeltmeyi elde etmek için daha ağır çakmaktaşı camlarla eşleştirilir.

Yukarıdaki geçirgenlik eğrileri cam türleri arasındaki tanımlayıcı ayrımı ortaya koymaktadır: renksiz kuvars optik cam yaklaşık 200 nm derin UV'den 2.500 nm orta kızılötesine kadar %80'in üzerinde geçirgenliği korur ve bu da onu gerçek anlamda tek geniş bant seçeneği haline getirir. K9 ve B270 optik cam, görünür aralıkta (380-780nm) mükemmel olsa da, yaklaşık 330nm'nin altında opak hale gelir; bunları fototerapi ekipmanı, UV spektroskopisi ve yarı iletken ışınlama araçları gibi UV bazlı uygulamalar dışında bırakır. Sistem tasarımcıları için bu spektral seçicilik, cam bileşenleri belirlerken kırılma indisi kadar önemli bir özelliktir.

Gelişen Uygulamalar: Otomotiv, AR/VR ve Fotovoltaik

Geleneksel optiğin ötesinde, renksiz optik cam küresel cam endüstrisindeki talep kalıplarını yeniden şekillendiren yeni nesil teknoloji platformlarının merkezinde giderek daha fazla yer alıyor.

Otomotiv LiDAR ve ADAS Optiği

Otonom ve yarı otonom araçlar, öncelikle 905 nm ve 1550 nm dalga boylarında çalışan LiDAR (Işık Algılama ve Mesafe Belirleme) sensörlerini kullanır. Bu sistemlerdeki koruyucu pencereler ve odaklama optikleri, mükemmel NIR geçirgenliğine sahip cam, otomotiv sıcaklık döngüsüne (-40°C ila 105°C) dayanıklılık ve yoldaki döküntülere dayanacak yüksek yüzey sertliği gerektirir. Renksiz borosilikat optik cam ve AR kaplamalı K9 camının her ikisi de bu uygulama için aktif olarak değerlendirme aşamasındadır; otomotiv optik camı pazarının 2014 yılında büyüyeceği tahmin edilmektedir. 2030'a kadar %18-22 CAGR .

Artırılmış ve Sanal Gerçeklik Dalga Kılavuzları

AR kulaklık dalga kılavuzu optikleri (yansıtılan görüntüleri toplam iç yansıma yoluyla göze yönlendiren ince cam plakalar), 1,75'in üzerinde kırılma indisine sahip cam, büyük plakalar boyunca son derece eşit kalınlık ve olağanüstü yüzey düzlüğü gerektirir. Bu, standart renksiz optik camın ötesinde özel yüksek indeksli formülasyonlara doğru ilerlemektedir, ancak giriş seviyesi AR uygulamalarında kullanılan dalga kılavuzu alt tabaka camı hala sıkı kalınlık ve düzlük gereksinimlerini karşılayan hassas taç cam çeşitlerine dayanmaktadır.

Fotovoltaik ve Güneş Yoğunlaştırıcı Camı

Ultra beyaz renksiz optik cam — %0,01'in altında demir oksit içeriğiyle üretilir — yüksek verimli güneş panelleri ve konsantre güneş enerjisi (CSP) lens dizileri için kapak camı olarak kullanılır. Standart güneş camı gelen ışığın yaklaşık %91'ini iletir; ultra beyaz optik dereceli cam bunu zorluyor %93–94 Bu da büyük ölçekli güneş enerjisi çiftliği kurulumlarında ölçülebilir enerji verimi kazanımları anlamına geliyor. Sektörün daha fazla tüketeceği tahmin ediliyor 120 milyon metrekare Dünya çapında fotovoltaik uygulamalar için yıllık ultra şeffaf cam üretimi.

Radar grafiği, optik cam seçiminde temel dengeyi açıkça görselleştiriyor: kuvars cam UV geçirgenliği, termal kararlılık ve kimyasal dayanıklılık açısından üstündür ancak aşırı sertliği ve yüksek erime noktası nedeniyle işlenebilirlik ve maliyet verimliliği açısından zayıf puan alır. K9 ve B270 cam ise tam tersine son derece işlenebilirdir; hassas taşlanabilir, cilalanabilir ve standart optik üretim ekipmanıyla AR kaplanabilir; bu da onları görünür ışıklı görüntüleme uygulamalarının büyük çoğunluğu için pratik seçim haline getirir. Sistem tasarımcıları bu ödünleşimleri hem teknik gereksinimlere hem de üretim ekonomisine göre tartmalıdır.

Hassas Optik Cam için Kalite Standartları ve Sertifikalar

Hassas optik cam bileşenlerinin tedariki, özellikle tıbbi cihazlar, havacılık ve savunma gibi düzenlemeye tabi endüstriler için doğrulanabilir kalite belgelerine ihtiyaç duyar. Aşağıdaki standartlar farklı pazarlarda optik cam kalitesini yönetir:

Bir değerlendirirken şeffaf optik lens camı Tedarikçi, tıbbi cihaz üretimindeki alıcıların minimum gereklilikler olarak ISO 10110 belgelendirme yeterliliğini ve ISO 9001 belgelendirmesini doğrulaması gerekir. Savunma tedariki, MIL-SPEC uyumluluğu ve malzeme partisi izlenebilirliği gerekliliklerini ekler. Fotovoltaik ve elektronik uygulamalar için 3C sertifikası ve RoHS uyumluluğu, alt OEM müşterilerinin giderek artan standart gereksinimleri haline geliyor.

Nantong Xiangyang Optik Eleman Co., Ltd. Hakkında

Nantong Xiangyang Optical Element Co., Ltd. 1996 yılında kurulmuş ve Jiangsu Eyaletinde tanınmış bir yüksek teknoloji kuruluşuna dönüşmüştür. 10.000 metrekare üretim tesisi. Profesyonel bir OEM olarak renksiz optik cam Çin'deki tedarikçi ve ODM renksiz optik cam fabrikası olan şirket, renkli optik cam, renksiz optik cam ve düz cam serigrafi baskı ve temperleme üretimi ve işlenmesinde uzmanlaşmıştır.

Şirketin ürün kalitesi karşılıyor ISO 9001-2000 ürün kalite standartlarında olup 3C kalite sistem belgesine sahiptir. Optik Bileşenler Üretim Bölümü, ultraviyole, görünür, yakın kızılötesi ve kızılötesi spektral bölgeleri kapsayan yüzün üzerinde renkli optik cam ürün çeşidine sahiptir; optik cihazlar, tıbbi cihazlar, biyokimyasal analizörler, havacılık, askeri sistemler ve bilimsel araştırma kurumlarındaki uygulamaları destekler.

Düz Cam Ürünleri Bölümü, Almanya, Japonya ve İsviçre kaynaklı otomatik üretim hatları ve denetim ekipmanlarıyla desteklenen derin cam işleme, serigrafi baskı ve cam temperleme konularında uzmanlaşmıştır. Xiangyang, hem optik cam bileşenlerinin hem de cam serigrafi baskı ve temperleme çözümlerinin en profesyonel tedarikçisi olmaya kendini adamıştır ve OEM ve ODM gereksinimleri için güvenilir özelleştirme yetenekleriyle küresel bir müşteri tabanına hizmet etmektedir.
