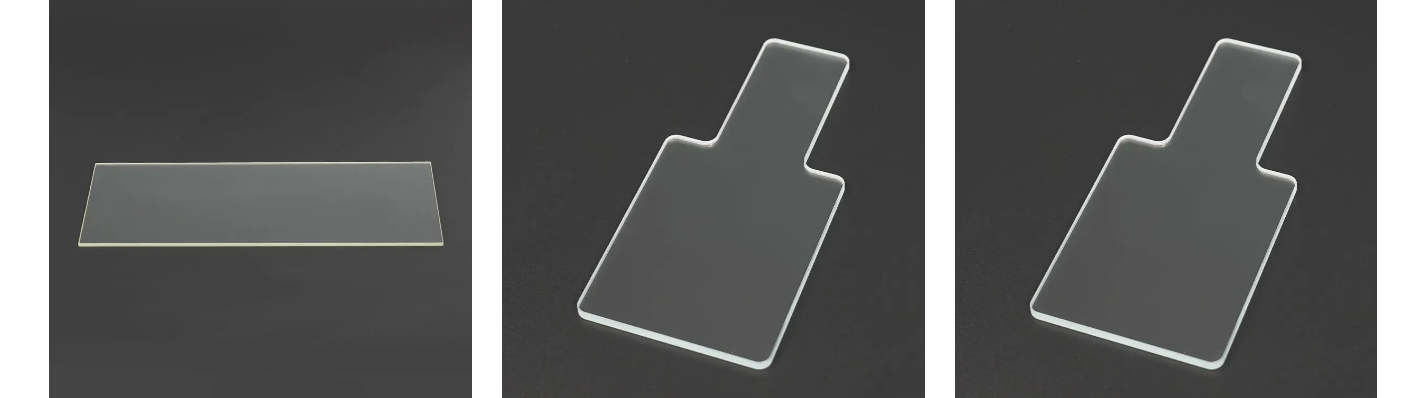

Renksiz optik cam, görünür ışığı minimum emilimle, neredeyse hiç renk tonu olmadan ve yakından kontrol edilen kırılma davranışıyla iletmek üzere formüle edilmiş hassas bir optik malzemedir. Esas olarak yapısal veya dekoratif amaçlarla üretilen sıradan camın aksine, renksiz optik cam, içinden geçen ışığın öngörülebilir, tekrarlanabilir bir şekilde bükülüp hareket etmesini sağlayacak şekilde tasarlanmıştır. Bu öngörülebilirlik, renksiz optik camdan yapılmış lenslerin, prizmaların, filtrelerin ve sensör pencerelerinin doğru görüntüler oluşturmasına ve bir üretim partisinden diğerine tutarlı bir optik yol sürdürmesine olanak tanır.
Pratik anlamda, renksiz optik cam tipik olarak yüzde 90'ın üzerinde görünür ışık geçirgenliği 400 ila 760 nanometre bandında, seçilmiş formülasyonlar yüzde 95'i geçiyor. Cam, içine giren ışığın çok azını emip dağıttığı için, içinden geçen görüntü ve sinyaller keskin kalır ve renk kayması minimumda tutulur.
Görünür spektrumda neredeyse nötr renk iletimi
Azaltılmış renk sapması için düşük dağılım
Yaygın çalışma sıcaklıklarında kararlı kırılma indisi
Hassas kesme, taşlama ve kaplama için uygundur
Temel Fiziksel ve Optik Özellikler
Renksiz optik camın değeri, üreticilerin eritme ve tavlama sırasında kontrol ettiği küçük bir dizi ölçülebilir özellikten gelir. Bu renksiz optik cam özelliklerinin her biri, basit bir büyüteçten çok elemanlı kamera merceğine kadar malzemenin bir optik sistem içinde nasıl davrandığını etkiler.
Yüksek Görünür Işık Geçirgenliği
400 ila 760 nanometre bandındaki geçirgenlik genellikle yüzde 90 ila 95 arasındadır; bu, cama giren ışığın çoğunun emilmek veya dağılmak yerine diğer tarafa ulaştığı anlamına gelir. Daha yüksek geçirgenlik, görüntülerin daha parlak kalmasını sağlar ve mikroskoplar ve analitik sensörler gibi ekipmanlardaki sinyal kaybını azaltır.
Düşük Dağılım ve Yüksek Abbe Sayısı
Dispersiyon, bir malzemenin farklı dalga boylarındaki ışığı farklı miktarlarda ne kadar büktüğünü açıklar. Yüksek Abbe numarasıyla formüle edilen renksiz optik cam, ışığı daha az düzensiz bir şekilde yayarak kırmızı, yeşil ve mavi dalga boylarının aynı noktaya daha yakın odaklanmasını sağlar ve görüntü kenarlarındaki renk saçaklarını azaltır.
Sıcaklık Değişimi Altında Kararlı Optik Sabitler
Kırılma indisi ve dağılım katsayısı, ortam sıcaklığı yükseldiğinde veya düştüğünde yalnızca hafifçe değişecek şekilde formüle edilmiştir. Bu, açık havada, araçların içinde veya sıcaklığın sıkı bir şekilde kontrol edilmediği endüstriyel ortamlarda çalışan ekipmanlarda önemlidir.
Mekanik ve Kimyasal Dayanıklılık
Renksiz optik cam genellikle çatlamadan veya cilasını kaybetmeden kesmeye, taşlamaya, delmeye ve kaplamaya dayanıklıdır ve normal kullanım ve depolama sırasında nemden veya hafif kimyasallara maruz kalmadan kaynaklanan kademeli yüzey bozulmasına karşı dayanıklıdır.
Genel renksiz optik cam özellik kategorileri için genel referans aralıkları, açıklama amacıyla karşılaştırmalı ölçekte gösterilmektedir.
Görünür Spektrum Boyunca Geçirgenlik
Geçirgenlik her dalga boyunda tamamen düz değildir. Çoğu renksiz optik cam, spektrumun mor ucundan kademeli bir yükseliş, görünür aralığın ortasında geniş bir yüksek geçirgenlik platosu ve koyu kırmızı dalga boylarına yakın hafif bir daralma gösterir; tam şekli bileşime ve fiziksel kalınlığa bağlıdır.
Görünür bant boyunca renksiz optik cam için genelleştirilmiş geçirgenlik eğrisi şekli, belirli bir toplu ölçüm yerine örnekleme amacıyla gösterilmiştir.
Kalınlık da rol oynar. Daha ince bölümler belirli bir bileşim için daha fazla ışık iletir; bu nedenle optik tasarımcılar, bitmiş bir bileşen için bir geçirgenlik değeri hedeflerken malzeme tipini ve fiziksel kalınlığı birlikte belirtirler.
Renksiz optik cam, bileşime dayalı olarak birkaç geniş aileye ayrılır. Her aile, geçirgenlik, dağılım, sertlik ve işleme davranışını farklı şekilde dengeler; dolayısıyla doğru seçim, inşa edilen optik sisteme bağlıdır.
Yaygın renksiz optik cam ailelerinin referans karşılaştırması
Cam Ailesi
Tipik Kırılma İndeksi
Bağıl Dağılım
Ortak Kullanım
Taç tipi renksiz cam
Yaklaşık 1.52
Düşük
Genel mercekler, prizmalar
Borosilikat renksiz cam
Yaklaşık 1.51
Düşük
Gösterge pencereleri, filtreler
Kuvars bazlı optik cam
Yaklaşık 1.46
Çok düşük
UV ileten bileşenler
Çakmaktaşı tipi renksiz cam
Yaklaşık 1.58
Orta
Akromatik lens eşleştirme
Tek bir tedarikçinin spesifikasyonu yerine genel karşılaştırma amacıyla sağlanan, cam ailesine göre yaklaşık kırılma indisi.
Renksiz Optik Cam ve Sıradan Cam Performansı
Renksiz optik cam ile sıradan cam arasındaki temel fark görünüm değil kontroldür. Sıradan pencere veya konteyner camı temel olarak yapısal ve görsel bir standarda göre üretilirken, renksiz optik cam tutarlı bir optik standarda göre üretilir, bu da kırılma indeksi, geçirgenlik ve yüzey doğruluğunun partiden partiye sıkı bir tolerans dahilinde kontrol edildiği ve tutulduğu anlamına gelir.
Açıklama amacıyla birden beşe kadar göreceli bir ölçekte derecelendirilen beş performans boyutu arasındaki niteliksel karşılaştırma.
Renksiz optik cam genellikle optik berraklık ve dağılım kontrolünde daha yüksek puan alır çünkü bu iki faktör erime sırasında özel olarak tasarlanır, oysa sıradan cam formülasyonları optik performansa göre ayarlanmaz.
Üretim Süreci ve Yapısal Tasarım

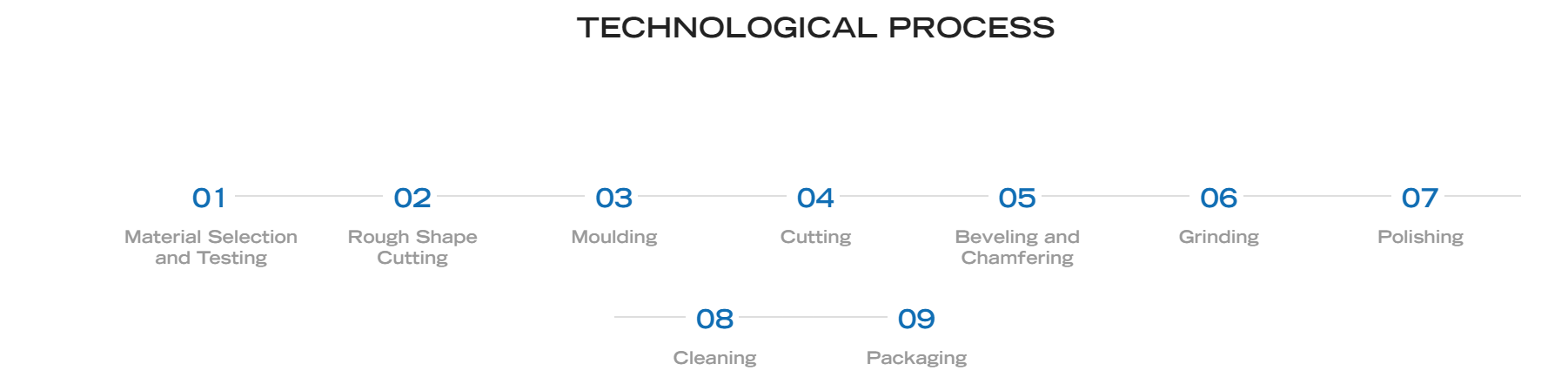

Renksiz optik cam üretmek, her biri bitmiş parçanın nihai geçirgenliğini, yüzey doğruluğunu ve mekanik güvenilirliğini etkileyen birkaç kontrollü aşamayı içerir.
Hammaddelerin kontrollü bir sıcaklıkta harmanlanması ve eritilmesi
İç gerilimi azaltmak ve kırılma indeksini stabilize etmek için yavaş tavlama
Hedef bileşen için boyutlandırılmış boşlukların kaba kesimi
İstenilen eğrilik veya düzlüğe göre hassas taşlama
Optik kalitede bir yüzey kalitesine ulaşmak için ince cilalama
Yansıma önleyici veya spektral filtreleme için isteğe bağlı kaplama
Taşlama, cilalama ve kaplama sonrasında bitmiş renksiz optik cam bloğun basitleştirilmiş yapısal görünümü.
Renksiz Optik Camın Temel Uygulamaları
Işığı tahmin edilebilir bir şekilde ilettiği ve hassas işleme yoluyla şeklini koruduğu için renksiz optik cam uygulamaları, görüntü kalitesinin veya sinyal doğruluğunun önemli olduğu çok çeşitli ekipmanlara yayılır.
Alanlara göre renksiz optik cam kullanımının göreceli vurgusu, bir pazar araştırması rakamı olarak değil, örnekleme amacıyla gösterilmiştir.
Optik aletler such as microscopes, telescopes, and rangefinders
Tıbbi ve biyokimyasal analiz cihazları
Elektronik cihaz pencereleri, sensör kapakları ve ekran bileşenleri
Havacılık ve bilimsel araştırma ekipmanları
Laboratuvar ve eğitim amaçlı optik gösteri araçları
Renksiz Optik Cam Üreticisi veya Tedarikçisini Seçmek
Güvenilir bir renksiz optik cam üreticisinin seçilmesi, üretim süreci boyunca bitmiş bileşenlerin hem performansını hem de tutarlılığını etkiler. Örnek sipariş vermeden önce birkaç pratik noktayı kontrol etmeye değer.
Kesme, taşlama, cilalama ve kaplama işlemlerinin tek bir tesiste gerçekleştirilmesi sayesinde işleme aralığı, adımlar arasındaki işlem farklılıklarını azaltır
Parti tutarlılığı, böylece kırılma indisi ve geçirgenlik bir üretimden diğerine sıkı bir tolerans dahilinde kalır
Özelleştirme yeteneği; çünkü boyutlar, eğrilik ve kaplama gereksinimleri genellikle projeler arasında farklılık gösterir
Şirket içi ölçüm ekipmanı, parçalar gönderilmeden önce optik sabitlerin kontrol edilmesini desteklediğinden test kapasitesi
Bir spesifikasyon sonlandırılırken ve örneklenirken net iletişim ve teknik destek
Renksiz optik cam tedarikçisi araştıran alıcılar genellikle bu sürecin bir parçası olarak bölgesel üretim üslerini karşılaştırır. Renksiz optik cam üreticisi Çin merkezli bir operasyon, tek bir tedarik zinciri içinde ham camdan bitmiş, kaplamalı bileşenlere kadar entegre işleme sunabilir, bu da özel siparişler ve tekrarlanan üretim için iletişim döngülerini kısaltır.
Üretim Geçmişi ve Üretim Yeteneği
Renkli ve renksiz optik cam üretiminin yanı sıra düz cam serigrafi baskı ve temperleme de 1996 yılından bu yana Jiangsu Eyaletinde yaklaşık 10.000 metrekarelik bir alana sahip tesisimizde gerçekleştirilmektedir. Optik bileşenler bölümü, sahada işlenen yüzden fazla cam ürün çeşidiyle birlikte, ultraviyole ve görünür ışık bölgelerinin yanı sıra yakın kızılötesi ve kızılötesi bölgeleri de kapsayan renkli ve renksiz optik cam filtrelere odaklanır.
Sahadaki işleme ekipmanı, parçalar nakliye için paketlenmeden önce optik performansı kontrol etmek için kullanılan kurum içi test cihazlarıyla birlikte kesme, taşlama, cilalama ve kaplama işlemlerini destekler. Üretilen bileşenler optik aletler, tıbbi ve biyokimyasal aletler, analitik aletler, elektronik, havacılık ve araştırma veya eğitim ortamlarında kullanılmaktadır; bireysel müşteriler tarafından talep edilen özel renksiz optik cam özellikleri için OEM ve ODM işlemleri mevcuttur.
Sıkça Sorulan Sorular
S1. Renksiz optik cam nedir
Genel yapısal veya dekoratif kullanım yerine, ışığın hassas kontrolünün gerekli olduğu yerlerde kullanılan, yüksek görünür ışık geçirgenliği ve minimum renk tonu için formüle edilmiş optik sınıf bir camdır.
Q2. Renksiz optik cam ne için kullanılır?
Optik, tıbbi, analitik ve elektronik ekipmanlardaki lenslerde, prizmalarda, alet pencerelerinde, sensör kapaklarında ve filtrelerde kullanılır.
S3. Renksiz optik cam ile sıradan cam arasındaki fark nedir?
Sıradan cam esas olarak yapısal ve görsel bir standarda göre üretilirken, renksiz optik cam kırılma indisi ve geçirgenlik gibi tutarlı optik sabitlere göre üretilip test edilir.
S4. Optik camı normal camdan farklı kılan şey nedir
Optik cam bileşimi ve soğutma, normal cam üretiminin hedeflemediği şekilde ışığın materyalin içinden nasıl büküldüğünü ve geçtiğini yönetmek için özel olarak kontrol edilir.
S5. Optik cam tamamen renksiz midir?
Çoğu renksiz optik cam, pratik olarak nötre yakın olacak şekilde formüle edilmiştir, ancak bileşime ve kalınlığa bağlı olarak bazen çok hafif bir renk tonu kalabilir.
S6. Renksiz optik cam şeffaf mıdır?
Evet, şeffaflık, yüksek görünür ışık geçirgenliği ve cilalı, düşük dağılımlı yüzey kaplamasıyla desteklenen tanımlayıcı özelliklerinden biridir.
S7. Renksiz optik camın özellikleri nelerdir?
Renksiz optik camın temel özellikleri arasında yüksek geçirgenlik, düşük dağılım, sıcaklık değişimi altında sabit optik sabitler ve iyi mekanik ve kimyasal dayanıklılık yer alır.
