Renk performansını yeniden kalibrasyon gerekmeden yıllarca koruması gereken çoğu enstrüman, aydınlatma armatürü ve sensör muhafazası için, Seçici soğurmalı cam filtreler genellikle açı stabilitesi, termal esneklik ve mekanik dayanıklılık açısından ince film kaplama filtrelerinden daha iyi performans gösterir . Seçici bir soğurma cam filtresi, dökme malzemenin kendisi üzerinden çalışır, böylece filtreleme etkisi, ışığın yüzeye çarptığı açıya büyük ölçüde bağlı olmaz ve biriktirilen bir filmin zaman içinde aşınabileceği şekilde aşınmaz. Bir tasarım son derece dar bir geçiş bandı, dik bir kesme eğimi veya düz renkli camın kendi başına ulaşamayacağı bir dalga boyu kombinasyonu gerektirdiğinde, optik kaplama filtreleri hâlâ bir avantaja sahiptir. Aşağıdaki bölümler, çeşitli karşılaştırma tabloları ve sonlara doğru kısa bir alıcı kontrol listesi de dahil olmak üzere, fiziksel akıl yürütmeyi, spektral davranışı ve bu cevabın arkasındaki pratik seçim kriterlerini açıklamaktadır.

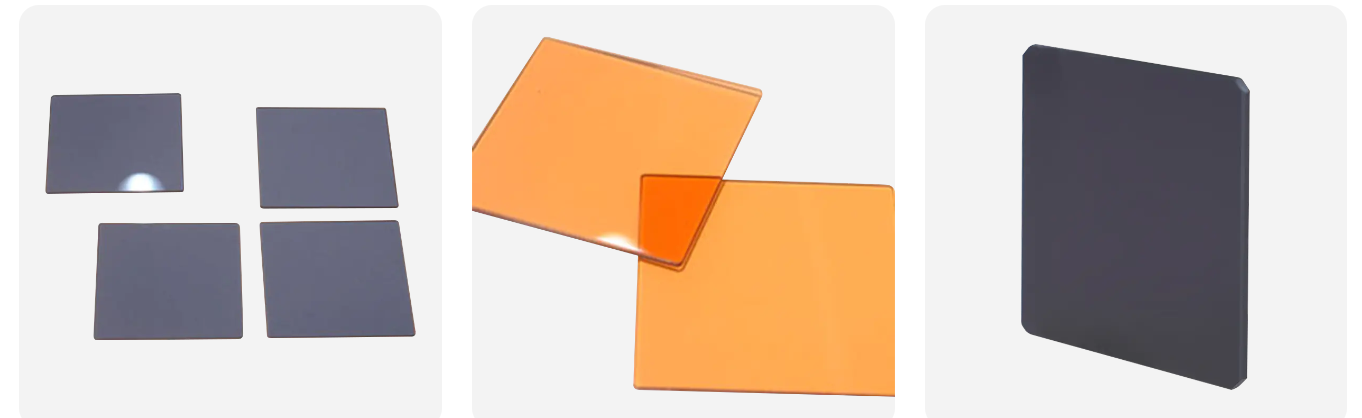

Seçici soğurma cam filtresi, bir ışık ışınından belirli bir dalga boyu bandını çıkarırken çevredeki bantların minimum kayıpla geçmesine izin vermek üzere formüle edilmiş bir optik cam parçasıdır. Üreticiler bu etkiye, metal iyonlarını veya ince kolloidal parçacıkları doğrudan cam yığınında eriterek, ardından cam bileşimini ve yüzey işlemlerini, bitmiş parçanın görünür veya yakın kızılötesi spektrumun seçilen bir kısmını emeceği şekilde ayarlayarak ulaşırlar. Fiziksel temel elektron seviyesindedir: Belirli bir enerjiye sahip fotonlar katkılı cama çarptığında, bu enerji eklenen iyonlardaki elektron durumları arasındaki boşluğa eşleşir, böylece bu fotonlar iletilmek yerine emilir. Bu enerji boşluğuna uymayan diğer tüm dalga boyları, büyük ölçüde etkilenmeden cam boyunca devam eder; bu, bu tür görünür ışık soğurmalı cam filtreye temiz, tekrarlanabilir spektral profilini veren şeydir.
Cam Üretiminde Kullanılan Yaygın Doping Yaklaşımları
Günümüzde ticari talebin çoğunu üç doping ailesi karşılıyor ve her biri spektrumun farklı bir bölümünü hedefliyor.
Krom ve bakır gibi geçiş metali iyonları, mavi mor ve kırmızı ışığı aşağı çekerken, kabaca 500 ila 560 nanometre arasında bir iletim zirvesine sahip yeşil bir seçici soğurma cam filtresi üretir.
Manganez, titanyum, kobalt ve neodimyum kombinasyonları, orta spektrumdaki yeşil ve sarı bölgeyi güçlü bir şekilde emen ve mor, mavi ve kırmızı bandın bir kısmının geçmesine izin veren mor tonda cam üretir.
UV emici cam optik filtre olarak oluşturulan özel formülasyonlar, görünür bandı düz, eşit bir tepkiyle geçerken 365 nanometreye yakın ve altındaki daha kısa dalga boylarını keser.
Görünür ışık çalışmasının ötesinde, kızılötesi ileten bir cam filtre üreticisi, aynı taban cam sistemini görünür ışığı engellerken kızılötesi enerjinin yanından geçecek şekilde katkılayabilir; bu, ortam ışığı girişimini reddetmesi gereken sensör pencerelerinde kullanışlıdır.
ne birn Optical Coating Filter Is And How Its Principle Differs
Bir optik kaplama filtresi, vakumlu biriktirme ekipmanının içinde çok sayıda son derece ince katmanın birer birer biriktirildiği, genellikle düz cam veya erimiş silikadan oluşan berrak bir alt tabaka olarak başlar. Her katman farklı bir kırılma indisi taşır ve yığın, katmanlar arasında yansıyan ışığın engellenmesi gereken dalga boylarında yapıcı, geçmesi gereken dalga boylarında ise yıkıcı bir şekilde müdahale edeceği şekilde tasarlanmıştır. Bu, temelde onu seçici soğurmalı cam filtreden ayıran temel ayrım olan emme etkisinden ziyade bir girişim etkisidir.
Günlük Kullanımda Yaygın Kaplama Aileleri
Bir renk bandını yansıtırken diğerini ileten dikroik yığınlar.
Tek bir dar dalga boyu penceresi için oluşturulmuş dar bant geçişli kaplamalar.
Çentik kaplamalar, etrafındaki her şeyi geçirirken dar bir bandı reddedecek şekilde tasarlanmıştır.
Filtreleme davranışı ışığın her katmandan geçtiği tam yol uzunluğuna bağlı olduğundan, kaplama filtresinin iletim eğrisi, gelen ışığın açısı arttıkça daha kısa dalga boylarına doğru kayar. Normal olayda hassas bir kesme için derecelendirilen bir kaplama, ışık makul bir açıyla bile ulaştığında hedeften birkaç nanometre sapabilir; bu, ışınların nadiren tek bir düz çizgide ilerlediği kompakt optik sistemlerde önemlidir.
İki Filtre Teknolojisi Arasındaki Temel Farklılıklar
Aşağıdaki tablo, her iki teknolojiyi de, genellikle hangisinin belirli bir tasarıma uyacağına karar veren fiziksel özelliklere göre sıralamaktadır.
Tablo 1. Seçici soğurmalı cam filtreler ile optik kaplama filtreleri arasındaki fiziksel ve performans karşılaştırması.
Parametre
Seçici Absorbsiyonlu Cam Filtre
Optik Kaplama Filtresi
Çalışma Prensibi
Katkılı cam yoluyla toplu emilim
Bir alt tabaka üzerinde ince film girişimi
Açı Hassasiyeti
Çok düşük
Geniş açılarda fark edilir
Kesme Kenarı Keskinliği
Kademeli, doğal eğim
Çok dik bir şekilde tasarlanabilir
Termal Hassasiyet
Normal aralıklarda düşük
Orta, katmana bağlı
Delaminasyon veya Aşınma Riski
Yok, mülk dökme malzemenin içinde duruyor
Nem veya aşınma altında mümkün
Özelleştirme Yöntemi
Cam bileşimini ve katkı seviyesini ayarlayın
Katman sayısını ve kalınlığını ayarlayın
Beş Temel Optik Parametre Arasında Performans Karşılaştırması
Aşağıdaki yatay grafik, optik mühendislerinin bileşen seçimi sırasında en sık kontrol ettiği beş parametre üzerinden, her iki filtre ailesini de sıfırdan yüze kadar bir ölçekte puanlamaktadır. Bu puanlar, herhangi bir tek test raporundan ziyade, ortak üretim örneklerinde gözlemlenen tipik davranışı yansıtır.
Açı bağımsızlığı ve uzun vadeli renk tutarlılığı en geniş boşluğu gösterir bu nedenle seçici soğurmalı cam filtreler vizörler, geniş açıklıklı lensler ve ışığın nadiren doğrudan filtreye çarptığı tüm muhafazalar için ortak bir seçim olmaya devam ediyor.
Tipik Bir Yeşil Seçici Soğurma Cam Filtresinin Spektral İletim Davranışı
Aşağıdaki grafik, krom ve bakır iyonları katkılı yeşil tonlu seçici soğurmalı cam filtre için temsili bir iletim eğrisini göstermektedir. Dalga boyu 480 nanometreye yaklaştığında iletim hızlı bir şekilde yükselir, 500 ila 560 nanometre arasında geniş bir zirveye ulaşır ve ardından uzun dalga boyu tarafında düzgün bir şekilde düşer. Bu hafif yükseliş ve düşüş, toplu emici camın karakteristik özelliğidir ve bu filtrelerin, dar bir kaplama yığınının tipik olarak daha sert kenarlı çıktısı yerine doğal, eşit bir renksel geriverim üretmesinin bir nedenidir.
Eğri, neredeyse dikey bir çizgide düşmek yerine kademeli olarak eğimli olduğundan, cam kalınlığındaki veya katkı konsantrasyonundaki küçük üretim değişiklikleri, tepe noktasını yalnızca hafifçe kaydırır ve partiden partiye renk tutarlılığını çoğu cihaz ve aydınlatma uygulaması için tolerans dahilinde tutar.
Seçici Soğurma Cam Filtrelerinin Endüstrilerde Kullanıldığı Yerler
Dalga boyu seçimi için bir cam filtreye olan talep çeşitli endüstrileri kapsamaktadır ve aşağıdaki göreceli pay, mevcut üretim siparişlerinde görülen tipik büyüklük sırasını yansıtmaktadır.
Temsilci Uygulama Notları
Optik instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Endüstriyel processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Sahne ve fotoğraf aydınlatması, kızılötesi ısı radyasyonunun aydınlatılan nesneye ulaşmasını engellerken görünür rengi şekillendirmek için renkli soğurma camı kullanır.
Mimari camlar ve otomotiv camları, konforlu bir iç ışık seviyesini korurken güneş ısısı kazanımını azaltmak için renkli soğurma katmanları kullanır.
Tıbbi and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Çok Boyutlu Karşılaştırma Radar Tablosu
Yeni bir tasarım için seçici soğurmalı cam filtre ile kaplama filtreyi karşılaştırırken altı boyut çok önemlidir. Aşağıdaki radar grafiği her iki teknolojiyi de aynı ölçekte göstermektedir, böylece dengeler bir bakışta görülebilir.
Kaplama filtreleri spektral seçicilik ve üretim esnekliğini daha da genişletir çünkü bir biriktirme işlemi hiçbir cam formülünün tek başına ulaşamayacağı sıra dışı bir dalga boyu kombinasyonunu hedefleyebilir. Soğurma camı açıdan bağımsızlık, termal kararlılık ve uzun vadeli tutarlılık açısından daha da ileri gidiyor; bu da uzun yıllar hizmette kalan sabit optik yollarda neden yaygın olarak kaldığını açıklıyor.
Gerçek Koşullarda Çevresel Kararlılık ve Uzun Süreli Dayanıklılık
Seçici soğurmalı cam filtreler, optik özelliklerini malzemenin içinde taşır, bu nedenle yüzeyin hafif çizilmesi veya neme maruz kalması, emdiği dalga boyu bandını değiştirmez, yalnızca hasar şiddetli hale gelirse fiziksel berraklığını değiştirir. Kaplama filtreleri optik özelliklerini yalnızca birkaç mikron kalınlığındaki katmanlar halinde taşır; bu, nem girişi, tekrarlanan temizlik, termal döngü veya uzun süreli UV'ye maruz kalmanın tek tek katmanları kademeli olarak gevşetebileceği veya oksitleyebileceği anlamına gelir. Bir katman biraz bile kaydığında, tüm girişim deseni de onunla birlikte kayar ve etkili kesme dalga boyunu zaman içinde değiştirir.
Bu Farklılığın En Çok Ortaya Çıktığı Yer
Dış mekan mimari camları, doğrudan güneş ışığına maruz kalan otomotiv camları ve ısı kaynaklarının yakınında çalışan endüstriyel ekipmanlar, iki teknoloji arasındaki boşluğun çok yıllık bir hizmet süresi boyunca en görünür hale geldiği ortamlardır. Kontrollü bir ortamda tutulan temiz oda ve laboratuvar cihazları, daha küçük bir pratik fark görmektedir, ancak optik yol mükemmel şekilde hizalanmadığında açı duyarlılığı hala soğurma camını tercih etmektedir.
Değerlendirme Sırasında Kontrol Edilen Tipik Stres Noktaları
Alıcılar genellikle bir üretim siparişini vermeden önce numune parçaları üzerinde kendi termal döngü kontrollerini, nem emme kontrollerini ve tekrarlanan silme temizleme kontrollerini gerçekleştirir; çünkü bu üç stres noktası, dökme cam ile kaplama kaplama yığını arasındaki pratik farkların çoğunu ortaya çıkarır.
Özel bir seçici soğurmalı cam filtre tedarik eden alıcılar, genellikle sabit bir katalog parçası yerine hedef iletim eğrisinden başlar. Renkli bir optik cam emme filtresi tedarikçisi, bu eğriye ulaşmak için çeşitli değişkenleri ayarlayabilir.
Absorbsiyon bandını belirli bir hedef dalga boyuna doğru hareket ettirmek için doping türü ve konsantrasyonu.
Absorbsiyon derinliği malzeme boyunca optik yol uzunluğunu takip ettiğinden cam kalınlığı.
Belirli bir mahfazanın veya sensör modülünün içine montaj için yüzey bitirme ve kenar işleme.
Bir soğurma camı çekirdeğini ince bir yansıma önleyici katmanla eşleştiren birleşik yapılar, bir proje biraz daha yüksek genel geçirgenliğe sahip soğurma camının stabilitesini istediğinde kullanışlıdır.
Özel bir dalga boyu optik filtre cam hattına, kızılötesi verici cam filtre üreticisi ilişkisine veya partiler arası toleransı sıkı tutabilen emici bir optik filtre camı tedarikçisine yönlendirilen talepler, alıcı bir hedef iletim eğrisini, çalışma sıcaklığı aralığını ve fiziksel montaj boyutlarını önceden paylaştığında genellikle daha hızlı hareket eder.
Güvenilir Seçici Soğurma Cam Filtrelerinin Arkasındaki Üretim Arka Planı
Nantong Xiangyang Optical Element Co., Ltd, 1996 yılından beri Jiangsu Eyaletindeki on bin metrekarelik bir tesiste renkli ve renksiz optik cam üretmektedir. Optik bileşenler bölümü, özel optik taşlama, cilalama ve spektral test ekipmanlarıyla donatılmış işleme hatları aracılığıyla yüzün üzerinde cam türünü çalıştıran, ultraviyole, görünür, yakın kızılötesi ve kızılötesi bölgeleri kapsayan renkli optik cam filtrelere odaklanmaktadır. Bu bölümün çıktıları optik aletlere, tıbbi ve biyokimyasal aletlere, analitik ekipmanlara, elektroniklere, havacılığa ve bir dizi araştırma enstitüsü ve üniversiteye ulaşmaktadır.
Ayrı bir düz cam bölümü, kontrol panelleri, cihaz muhafazaları ve anahtar bileşenleri için cam serigraf baskı ve temperleme işlemlerini gerçekleştiriyor; bu da şirketin hem hassas optik cam hem de seri üretim cam işlemeye tek çatı altında aşina olmasını sağlıyor. Seçici bir soğurma camı filtre üreticisini Çin genelindeki bir optik filtre camı üreticisiyle karşılaştıran bir proje ekibi için, özel optik test ekipmanı ve uzun süredir devam eden bir üretim geçmişinin bu kombinasyonu, tedarikçi değerlendirmesi sırasında kontrol edilmeye değer pratik sinyallerden biridir.
Bir Proje İçin Seçici Emilim ve Kaplama Filtreleri Arasında Nasıl Seçim Yapılır?
Kısa bir kontrol listesi, numune istemeden önce kararın daraltılmasına yardımcı olur.
Gerekli dalga boyu bandını haritalandırın ve standart renkli cam tipinin onu zaten yakından kaplayıp kapsamadığını kontrol edin.
Filtrenin yalnızca tasarım merkezinde değil, gerçek optik yolda göreceği geliş açısı aralığını doğrulayın.
Nem, sıcaklık dalgalanmaları ve dış mekan UV ışınlarına maruz kalma dahil olmak üzere çalışma ortamına dikkat edin.
Çok dar bir geçiş bandı yine de bir kaplama çözümü gerektirebileceğinden, kesme kenarının ne kadar dik olması gerektiğine karar verin.
Beklenen hizmet ömrünü ve ünite sahada konuşlandırıldığında yeniden kalibrasyonun veya değiştirmenin ne kadar zor olacağını planlayın.
Stabilite ve basitlik açısından yukarıdaki kutuların çoğunu kontrol eden projeler tipik olarak seçici bir soğurma cam filtresine karar verirken, alışılmadık derecede dar veya dik bir spektral kenara ihtiyaç duyan projeler genellikle aynı optik yol içinde bir kaplama filtresinin veya her iki teknolojinin bir kombinasyonunun belirtilmesiyle sonuçlanır.
Seçici Absorbsiyonlu Cam Filtreler Hakkında Sıkça Sorulan Sorular
Soru 1: Seçici soğurmalı cam filtre nedir?
Çevredeki ışığı çok az kayıpla iletirken seçilen bir dalga boyu bandını emecek şekilde metal iyonları veya kolloidal parçacıklarla formüle edilmiş bir optik camdır.
S2: Absorbsiyonlu cam filtre belirli dalga boylarını nasıl engeller?
Camın içindeki katkılı iyonlar, enerjisi bir iç elektron geçişine uyan fotonları emer ve bu dalga boyu bandını ortadan kaldırırken diğer dalga boylarını büyük ölçüde etkilenmeden bırakır.
S3: Absorbsiyon filtreleri ile girişim filtreleri arasındaki fark nedir?
Soğurma filtreleri ışığı toplu cam malzemeden uzaklaştırırken, girişim filtreleri optik girişim yoluyla istenmeyen dalga boylarını yansıtan ve iptal eden ince tabakalar kullanır.
S4: Kaplamalı filtreler yerine neden renkli cam filtreler kullanılmalı?
Renkli cam, geniş izleme açılarında spektral tepkisini sabit tutar ve yıllar boyu kullanım sonucunda kaplamalı yüzeyi etkileyebilecek kademeli katman bozulmasına karşı direnç gösterir.
S5: Seçici emme filtreleri ne için kullanılır?
Yaygın kullanım alanları arasında optik sensörler, makine görüş sistemleri, spektroskopi ekipmanları ve kararlı, tekrarlanabilir bir spektral tepkiye ihtiyaç duyan tıbbi cihazlar yer alır.
Soru 6: UV koruması için hangi optik filtre uygundur?
Daha kısa dalga boylarını kesmek üzere formüle edilmiş bir UV emici cam optik filtre, sürekli UV koruma görevi için genellikle daha basit ve daha kararlı bir seçenektir.
S7: Emme cam filtreleri özelleştirilebilir mi?
Evet, katkılama türü, konsantrasyonu, kalınlığı ve yüzey kalitesi, belirli bir proje için hedef iletim eğrisine ulaşmak üzere ayarlanabilir.
